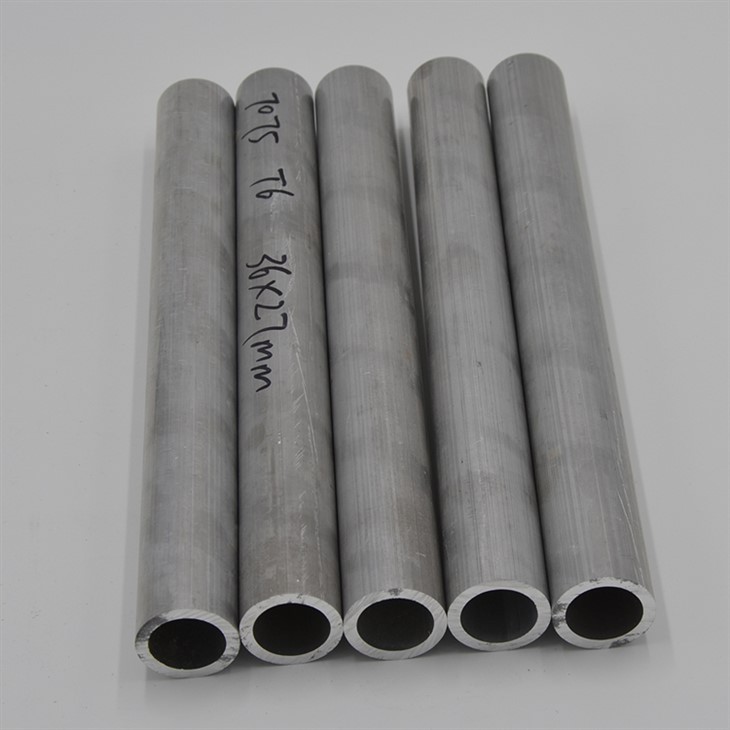

1 (2)

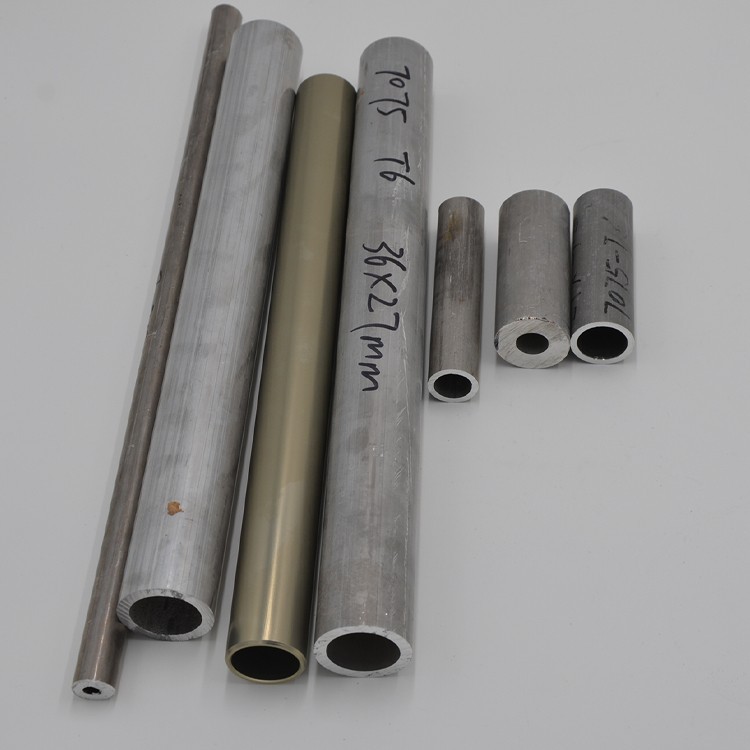

1 (3)
1/2
<< /span>
>

5052 tub de aluminiu

5052 Pipei fără probleme din aluminiu extrudat este o alegere excelentă pentru multe aplicații industriale. Este confecționat din aliaj de aluminiu de înaltă calitate și are o rezistență excelentă la coroziune, ceea ce îl face foarte potrivit pentru utilizare în medii dure.

1. Compoziție și standarde materiale



Conform ASTM B210, AMS 4005 și EN 573-3 standarde, 5052 tubul de aluminiu prezintă o compoziție de aliaj îmbogățită cu magneziu optimizată pentru aplicații marine și industriale:

Elemente primare:

Magneziu (mg): 2. 2-2. 8% (îmbunătățește rezistența și rezistența la coroziune)

Chromium (CR): 0. 15-0. 35% (îmbunătățește rezistența la fisurarea coroziunii stresului)

Material de bază:

Aluminiu (AL): mai mare sau egal cu 96,8% (sold)

Limite de impuritate:

Fier (fe): mai puțin sau egal cu 0. 40%

Silicon (si): mai mic sau egal cu 0. 25%

Cupru (Cu): mai puțin sau egal cu 0. 10%

Mangan (mn): mai puțin sau egal cu 0. 10%

Zinc (zn): mai puțin sau egal cu 0. 10%

Aliajul este furnizat în temperaturi întărite cu tulpini, inclusiv H32 (¼ greu), H34 (½ greu) și H38 (complet greu) conform specificațiilor ASTM B210. Verificarea terților prin NADCAP AC7117 asigură o distribuție constantă a cromului critic pentru rezistența la pitting în mediile de clorură.



2. Performanța de forță



5052 demonstrează raporturi superioare de ductilitate-rezistență ideală pentru vase sub presiune și forme structurale:

Proprietate

Temperament H32

Temperament H34

Temperament H38

Standard de testare

Rezistență la tracțiune (RM)

195-240 MPA

230-275 MPA

270-305 MPA

ASTM E8

Rezistența randamentului (rp 0. 2)

160-195 MPA

195-230 MPA

250-285 MPA

ASTM E8

Alungire la pauză (%)

12-18%

8-12%

5-8%

ASTM E8

Forța forfecării

125 MPa

145 MPa

170 MPA

ASTM B769

Presiune de explozie (OD20 × WT2mm)

18,5 MPA

23.1 MPA

28,7 MPA

ASTM B641

Endurance de oboseală (10 cicluri)

100 MPa

115 MPA

130 MPa

ISO 1099

Durerea impactului (20 de grade)

27 J

22 J

15 J

ASTM E23

Retains >95% rezistență la gradul -40 și demonstrează o rezistență constantă a randamentului compresiv în 2% din valorile de tracțiune.



3. Tratamentul termic și procesarea



Ca aliaj non-tratat, proprietățile mecanice sunt obținute prin întărirea tulpinii:

Proces de lucru la rece

Rulare fierbinte: Reducerea inițială la 400-450 grad la 12 mm grosime

Desen rece: 15-25% reducerea suprafeței pe trecere

H32: 8-15% reducere totală

H34: 16-24% reducere totală

H38: 25-30% reducere totală

Stabilizare: 150 de grade pentru 60 de minute pentru a ameliora tensiunile reziduale

Microstructura rezultată

Dimensiunea cerealelor: ASTM 7-10 (5-15 μm boabe alungite)

Densitate de dislocare: 10⁹/cm² (H32) până la 10¹⁰/cm² (H38)

Coeficient de textură:<0.7 for deep drawing applications

Prag de recristalizare: 260-280 grad

Recuperarea post-formare este permisă la 345 de grade pentru ameliorarea stresului fără degradarea proprietății.



4. Dimensiuni și personalizare



Fabricat la standarde de inginerie marină cu alocații de coroziune îmbunătățite:

Parametru

Gama standard

Toleranță de precizie

Opțiuni personalizate

Diametrul exterior

6-300 mm

± 0. 1% OD

Profiluri ovale/dreptunghiulare

Grosimea peretelui

0. 5-12 mm

+10%/-5% WT

Secțiuni de perete variabile

Lungime

1-12 m

+3 mm/-0 mm

Lungimi înfășurate 30m+

Dreptate

-

1mm/m max.

± 0. 3mm/m

Ovalitate

-

Mai puțin sau egal cu 1. 0% tir

Mai puțin sau egal cu 0. 3% tir

Raza de îndoire (min)

1,5 × OD

±5%

Rază strânsă: 0. 75 × OD

Capabilități de fabricație:

CNC Rotary Draw Bending (până la 180 de grade)

Hidroformare pentru secțiuni transversale complexe

Capete extinse pentru unirea tub-to-tub

Rularea firului pe ASME B1.20.1



5. Proprietăți de rezistență la coroziune



Evaluări de performanță de mediu

Mediu

Evaluarea ISO 9223

Rata de coroziune (μm/an)

Recomandare de protecție

Marine offshore

RC5 (excelent)

<5 μm/yr

MIL-PRF -85582 Coat marin

Proces chimic

RC4 (bun)

8-20 μm/an

Căptușeală PVDF

Atmosfera de coastă

RC4 (bun)

5-15 μm/an

Anodize tip IIB

Declararea expunerii la sare

RC4 (bun)

10-25 μm/an

Acoperire ceramică-epoxi



Sisteme de protecție:

Anodizant:

Tip IIB (strat tare): 25-75 μm grosime

Acid cromic (tip I): 5-8 μm pentru pereți subțiri

Acoperiri:

Sisteme fluoropolimer (pvdf): 30-50 μm dft (30- garanție de an)

Epoxie modificată cu ceramică: 200 μM DFT

Aluminiu cu pulverizare termică (TSA): 150 μm strat pulverizat cu arc

Izolare galvanică: Sindicate dielectrice pentru conexiuni metalice diferite



6. Caracteristici de mașinabilitate



Parametri de optimizare

Operație

Material de scule

Viteză (m/min)

Feed (mm/rev)

Note

Cotitură

Carbură K01

300-500

0.20-0.40

Geometrii pozitive ale rake -ului

Frezare

Carbură K10

400-600

0.10-0.20

6- Mills Flaut End Prefered

Foraj

Acoperire de staniu

70-100

0.05-0.12

Unghi de 118 grade

Atingere

HSS-CO8

15-25

Pitch s -a potrivit

85% adâncime a firului



Valorile de performanță:

Indexul Machinability: 80% (linia de bază: 2011- t 3=100%)

Rugozitate de suprafață: RA 0. 4μm realizabil

Rezistență la margine construită: clasa 3 (ISO 3685)

Formarea cipurilor: chipsuri continue care necesită întreruptoare

Recomandare de răcire: 7-10% concentrare de emulsie



7. Metode de sudabilitate și aderare



Sudabilitate excepțională de fuziune
GTAW și GMAW au aprobat pe AWS D1.2 Proceduri:

Sudarea cu arc de tungsten cu gaz (GTAW)

Sârmă de umplere: ER5356 (ALMG5CR) sau ER5556

Gaz de ecranare: ar +25-30% He amestec

Intrare de căldură:<1.2 kJ/mm

Tempas interpass:<100°C

Îmbinarea tub-to-tub

Sudarea orbitală:

Viteza de rotație: 4-10 rpm

Pulsa curentă: 150Hz cu 40% fundal

Braț:

Filler aluminiu-silicon: baisi -4 (4047 aliaj)

Temperatura lanternei: 590-620 grad

Conexiuni mecanice:

Fitinguri Swagelok: Până la 400 de bara de presiune de lucru

Cuplaje cu caneluri Victaulic: Interval de mărime 15-300 mm



8. Proprietăți fizice



Proprietate

Valoare

Standard de testare

Densitate

2,68 g/cm³

ASTM B311

Conductivitate termică (25 de grade)

138 W/m·K

ASTM E1461

Cte (20-100 grad)

23,8 μm/m · grad

ASTM E228

Rezistivitate electrică

47 nΩ·m

ASTM B193

Modul de elasticitate

70,3 GPA

ASTM E111

Permeabilitate magnetică

1.02 μH/m

ASTM A342

Viteza sunetului

5150 m/s

ASTM E494

Emisivitate (100 de grade)

0. 10 (lustruit)

ASTM C835

Reflectivitate (vizibilă)

75-85%

ASTM E903



9. Standarde de calitate a suprafeței



CONSTRUCȚII SEAMLESS (ASTM B210) sau WEDED (ASTM B491)

Finisaje de suprafață:

Finish Mill: RA 0. 5-1. 5μm

Finisare lină: ra 0. 2-0. 5μm (pentru aplicații sanitare)

Polonez oglindă: ra<0.025μm achievable

Clasificarea defectelor (en 10246-14):

Zgârieturi: mai puțin sau egal cu 0. 03mm adâncime

Linii de matriță: mai puțin sau egal cu 0. 1% OD

Dimensiunea incluziunii: mai puțin sau egală cu 0. 2mm

Fără cusătură vizibilă pe tuburile sudate

Protocoale de curățare:

Electropolarea pe ASTM B912

Degresare la AMS 2658 Clasa D



10. Certificări și testare



Testare nedistructivă

Eddy Current: ASTM E3 0 9 cu sensibilitate de 0,25 mm

Hidrostatic: 1,5 × presiune de proiectare timp de 60 de secunde

Testarea scurgerilor de heliu:<10⁻⁶ mbar·L/s sensitivity

Măsurarea peretelui cu ultrasunete: ± 0. Rezoluție 01mm

Certificări materiale

Norsok M650 Aprobat pentru cererile offshore

PED 2014/68/UE Anexa I Conformitatea

FDA CFR 21.177.1500 pentru contactul cu alimente

AD {{0}} Merkblatt HP0 Aprobat pentru vase sub presiune

Certificat de aprobare de tip Lloyd's Register

Aplicații marine: Penetrări, balustrade, catarguri, schimbătoare de căldură, linii de combustibil și componente de desalinizare în care rezistența la coroziunea apei de mare este esențială.

Ambalaj: Capsuri de spumă VCI + pachete de contractare, lăzi de lemn cu barieră de umiditate din polietilenă. Timp standard de plumb: 4 săptămâni pentru dimensiuni stocate.
