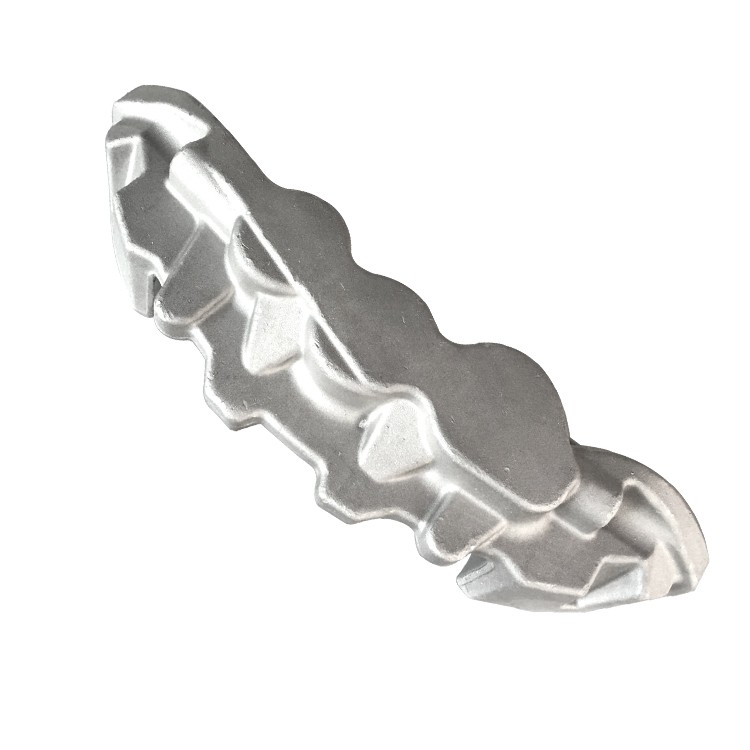

Piese de forjare a aviației aliajului din aluminiu

Piesele de forjare a aviației din aliaj de aluminiu sunt componente structurale critice în industria aerospațială, renumite pentru raportul lor de rezistență-greutate excepțională, fiabilitate ridicată, performanță excelentă a oboselii și rezistență la impact . aceste componente sunt fabricate prin procesele de forjare a morții controlate precis, maximizând avantajele Seria 7xxx) . Procesul de forjare rafinează boabele interne ale materialului, își densifică structura și creează linii continue de flux de cereale care se conformează îndeaproape cu geometria piesei, îmbunătățind astfel semnificativ capacitatea de încărcare a încărcăturii și siguranța pieselor sub sarcini complexe .}

Gradele comune de aluminiu aerospațial și caracteristicile acestora:Seria 2xxx (sistem Al-Cu-MG):

Note tipice: 2014, 2024, 2618.

Caracteristici: Rezistență ridicată, performanță excelentă a oboselii, o bună duritate de fractură . 2024 este una dintre cele mai utilizate note . 2618 aliaj menține o rezistență bună la temperaturi ridicate .

Elemente de aliere primară: Cupru (Cu), magneziu (mg), mangan (mn) .

Seria 7xxx (sistem al-Zn-MG-CU):

Note tipice: 7050, 7075, 7475.

Caracteristici: Rezistență ultra-înaltă, rezistență la randament foarte mare, cele mai puternice aliaje de aluminiu din aplicațiile aerospațiale . 7050 și 7475 oferă o mai bună rezistență și rezistență la coroziune la stres (SCC) decât 7075, menținând în același timp o rezistență ridicată .

Elemente de aliere primară: Zinc (zn), magneziu (mg), cupru (Cu), crom (cr) sau zirconium (zr) .

Seria 8xxx (sistem Al-Li):

Note tipice: 2099, 2195, 2050.

Caracteristici: Aliaje aerospațiale de generație următoare cu densitate mai mică și un modul mai mare, îmbunătățind semnificativ raporturile de rezistență-greutate și rigiditate-greutate, menținând în același timp performanțe excelente de oboseală și toleranță la daune .

Elemente de aliere primară: Litiu (li), cupru (Cu), magneziu (mg), zinc (zn) .

Material de bază:

Aluminiu (AL): echilibru

Impurități controlate:

Se menține un control strict al elementelor de impuritate, cum ar fi fierul (Fe) și siliconul (SI), pentru a asigura o curățenie metalurgică ridicată, împiedicând formarea de compuși intermetalici grosici nocivi, optimizând astfel proprietățile mecanice și toleranța la daune .

Proces de fabricație (pentru forjare aerospațiale): Procesul de producție pentru forjele aerospațiale este extrem de riguros și complex, necesitând un control precis în fiecare etapă pentru a asigura cea mai înaltă calitate și fiabilitate a produselor, respectând standardele stricte ale industriei aviației .

Selectarea și certificarea materiei prime:

Billetele de forjare a gradului aerospațial sunt selectate . Toate materiile prime trebuie să fie prevăzute cu o documentație completă de trasabilitate, inclusiv numărul de căldură, compoziția chimică, dimensiunea internă a cerealelor, rapoartele de inspecție cu ultrasunete, etc. .}

Analiza strictă a compoziției chimice asigură respectarea standardelor aerospațiale precum AMS, MIL, BAC, ASTM .

Tăiere și pre-tratament:

Billetele sunt calculate și tăiate cu precizie în funcție de forma geometrică complexă și cerințele dimensionale finale ale părții . Tratamentul prelungitor poate fi implicat pentru a optimiza plasticitatea billet .}

Încălzire:

Billets are precisely heated in advanced forging furnaces with extremely high temperature uniformity. Furnace temperature uniformity must comply with AMS 2750E Class 1 or 2 standards to prevent local overheating or underheating. The heating process is often conducted under an inert atmosphere or with special coating protection to reduce oxidation.

Formarea de forjare a morții:

Multi-pass die forging is performed using large hydraulic presses or forging hammers. Advanced CAE simulation techniques (e.g., DEFORM) are used in die design to precisely predict metal flow, ensuring grain flow lines align with the part's main stress directions, avoiding folds, incomplete filling, or transverse grain flux .

Pre-forjare, finisare și forjare de precizie: De obicei, implică pași complexi de pre-forjare (pregătirea unui semifabricat dur), forjarea finisajului (modelarea fină) și forjarea de precizie (o acțiune ridicată, modelarea aproape net) . fiecare pas controlează strict cantitatea de deformare, rata de deformare și temperatura pentru a optimiza structura internă .}}}

Tăiere și perforare:

După forjare, excesul de bliț în jurul periferiei forjării este eliminat . pentru piese cu cavități sau găuri interne, pot fi necesare operațiuni de perforare .

Tratament termic:

Tratamentul termic al soluției: Efectuate la temperatura și timpul controlat precis pentru a asigura dizolvarea completă a elementelor de aliere . uniformitatea temperaturii (± 3 grade) și timpul de transfer de stingere (de obicei mai puțin de 15 secunde) sunt critice .}

Stingerea: Răcirea rapidă de la temperatura soluției, de obicei prin stingerea apei sau stingerea polimerului . pentru piese de dimensiuni mari sau în formă complexă, stingerea în trepte sau stingerea întârziată poate fi utilizată pentru a reduce stresul rezidual sau distorsionarea .

Tratament de îmbătrânire: Îmbătrânirea artificială cu o singură etapă sau cu mai multe etape se efectuează în funcție de gradul de aliaj și cerințele finale de performanță .

Temperament t6: Oferă forță maximă .

T73/T7351/T7451/T7651 Temperații: Pentru seria 7xxx, suprasolicitarea este utilizată pentru a îmbunătăți rezistența la fisurarea coroziunii stresului (SCC) și coroziunea exfolierii, care este o cerință obligatorie pentru aplicațiile aerospațiale .

Scutirea stresului:

După tratarea termică, forjele sunt de obicei supuse reliefului de stres la tracțiune sau de compresie (e . g ., seria TXX51) pentru a reduce semnificativ stresul rezidual de stinge

Finisare și inspecție:

Deburing, Shot Peening (îmbunătățește performanța oboselii de suprafață), verificări de calitate a suprafeței, inspecție dimensională .

Testele complete nedistructive și testele de proprietate mecanică sunt efectuate pentru a se asigura că produsul respectă standardele aerospațiale .

Proprietățile mecanice ale pieselor de forjare a matriței aviației din aluminiu din aluminiu sunt esențiale pentru utilizarea lor pe scară largă în industria aerospațială . aceste proprietăți au valori stricte specificate în direcțiile longitudinale (L), transversale (LT) și direcții scurte-transversale (ST) pentru a asigura controlul eficient al anisotropiei .

Uniformitatea proprietății și anisotropia:

Ighirile aerospațiale au cerințe stricte pentru uniformitatea proprietății și anisotropie . prin procese avansate de forjare și proiectare de matriță, fluxul de cereale poate fi controlat cu precizie pentru a obține proprietăți optime în direcțiile critice de încărcare .

Standardele aerospațiale stabilesc de obicei valori clare minime garantate pentru proprietățile mecanice în direcțiile L, LT și ST, asigurându -se că partea are o rezistență și o duritate suficientă în toate orientările .

Microstructura de aluminiu din aliaj Aerospațial Forgings este garanția fundamentală a forței lor ridicate, a durității, a performanței oboselii și a toleranței la daune .

Caracteristici microstructurale cheie:

Structură rafinată, uniformă și densă:

Procesul de forjare descompune complet cerealele grosiere, formând boabe fine, uniforme și densă recristalizate și eliminând defectele de turnare precum porozitatea și contracția . dimensiunea medie a cerealelor este de obicei controlată strict într-un interval specific pentru a optimiza proprietățile mecanice generale .}

Dispersoide formate din elemente de aliere precum Cr, MN și Zr (în unele grade) fixează efectiv limitele de cereale, inhibând creșterea excesivă a cerealelor și recristalizarea .}

Flux continuu de cereale foarte conform cu forma parțială:

Acesta este avantajul principal al Forgings Aerospace Dies . Pe măsură ce metalul curge plastic în cadrul cavității matriței, boabele sale sunt alungite și formează linii de flux fibroase continue care se conformează îndeaproape cu structurile externe și interne ale piesei .

This grain flow alignment with the part's primary stress direction under actual operating conditions effectively transfers loads, significantly improving the part's fatigue performance, impact toughness, fracture toughness, and stress corrosion cracking resistance in critical areas (e.g., corners, connection holes, varying cross-sections).

Controlul precis al fazelor de întărire (precipitate):

După tratarea termică a soluției și îmbătrânirea cu mai multe etape, fazele de întărire (e . g ., al₂cumg, mgzn₂) precipită uniform în matricea de aluminiu cu dimensiune optimă, morfologie și distribuție .

For 7xxx series, aging treatments (e.g., T73, T74, T76 tempers) aim to effectively improve stress corrosion cracking (SCC) and exfoliation corrosion resistance by controlling the type of precipitates and the morphology of grain boundary precipitates (coarsening, discontinuity), even at the expense of some peak forță .

Curățenie metalurgică ridicată:

Controlul strict al elementelor de impuritate, cum ar fi fierul (Fe) și siliconul (SI) evită formarea de compuși intermetalici grosieri, fragili, asigurând astfel duritatea materialului, viața de oboseală și toleranța la daune . Forgiri aerospatiale, de obicei, niveluri extrem de scăzute de incluziuni non-metalice .}}

Forgeriile aerospațiale din aliaj de aluminiu necesită de obicei o precizie ridicată și toleranțe dimensionale stricte pentru a reduce la minimum prelucrarea ulterioară, reducerea costurilor și a timpilor de plumb .

Capacitate de personalizare:

Forgerile aerospațiale sunt de obicei extrem de personalizate, proiectate și produse pe baza modelelor 3D (fișiere CAD) și a desenelor de inginerie detaliate furnizate de producătorii de aeronave .

Producătorii posedă capacități complete de proiectare, forjare, tratament termic, ameliorare a stresului până la prelucrarea finală de precizie și tratarea suprafeței .

Proprietățile aliajelor din aluminiu aerospațial depind în întregime de un tratament termic precis . Standardele aerospațiale au reglementări extrem de stricte pentru procesul de tratare a căldurii .}

Îndrumare de selecție a temperamentului:

Seria 2xxx: Deseori selectate în T351 (e . G ., 2024) sau T851 (e . G ., 2050, 2099) Temperații pentru a obține performanță excelentă a oboselii și toleranță la daune .}

Seria 7xxx: Depending on the requirements for stress corrosion cracking (SCC) and exfoliation corrosion, T7351, T7451, or T7651 tempers are chosen, sacrificing some peak strength to ensure long-term reliability. 7075 in T6 temper is rarely used directly for primary aerospace load-bearing structures.

Forgăriile din aliaj de aluminiu aerospațial necesită, de obicei, prelucrări extinse de precizie pentru a atinge geometriile complexe și precizia dimensională înaltă a părții finale .

Ghid de fabricație:

Machinabilitatea: Aerospace aluminum alloy forgings generally have good machinability, but high-strength grades (e.g., 7xxx, 8xxx series) require higher cutting forces, demanding high-rigidity machine tools and specialized cutting tools. Multi-axis machining is common.

Gestionarea stresului rezidual: Forgings, especially after quenching, have internal residual stresses. Aerospace parts often use the Txx51 (tensile stress-relieved) temper. During machining, strategies like symmetric cutting and layered cutting should be employed, and consideration given to rough machining after heat treatment, then stress relief, followed by precision machining.

Weldabilitate: Sudarea tradițională de fuziune este rareori utilizată pentru componente din aliaj de aluminiu care poartă încărcătură aerospațială primară . se bazează în primul rând pe unirea mecanică (e . G ., elemente de fixare hi-lok, rivează) sau tehnici de sudură solid}}, frict Sudarea, Friction Stir Welding FSW) și sudarea necesită, de obicei, tratament termic localizat pentru a restabili proprietățile .

Controlul calității: Inspecție strictă în proces și off-line a dimensiunilor, toleranțe geometrice, rugozitate a suprafeței și defecte în timpul prelucrării .

Rezistența la coroziune a aliajelor din aluminiu aerospațial este unul dintre indicatorii lor de performanță critici, în special având în vedere rezistența lor la fisurarea coroziunii stresului (SCC) și coroziunea de exfoliere în diferite medii .

Strategii de protecție a coroziunii:

Selecție de aliaj și temperament: În aerospațial, pentru aliaje de aluminiu de înaltă rezistență, temperamente suprasolicitate (e . g ., T7351/T7451/T7651 pentru seria 7xxx, T851 pentru seria 8xxx) cu o serie ridicată de SCC și exfolierea .}, chiar și la o exfoliere de rezistență la nivelul PEAK.

Tratament de suprafață:

Anodizant: Cea mai frecventă și eficientă metodă de protecție, formând o peliculă de oxid densă pe suprafața de forjare, sporind coroziunea și rezistența la uzură . anodizarea acidului cromic (CAA) sau anodizarea acidului sulfuric (SAA) sunt frecvent utilizate, urmată de etanșare .

Acoperiri de conversie chimică: Serviți ca primer bun pentru vopsele sau adezivi, oferind o protecție suplimentară de coroziune .

Sisteme de acoperire de înaltă performanță: Epoxid, poliuretan sau alte acoperiri anti-coroziune de înaltă performanță sunt aplicate în medii specifice sau dure .

Managementul coroziunii galvanice: Când este în contact cu metale incompatibile, trebuie luate măsuri stricte de izolare (e . g ., garnituri necondiționate, acoperiri izolatoare, etanșante) pentru a preveni coroziunea galvanică .

Proprietățile fizice ale Forjgărilor Aerospațiale din aliaj de aluminiu sunt date critice de intrare în proiectarea aeronavelor, care afectează greutatea, performanța și siguranța aeronavei .

Considerații de proiectare:

Raporturi finale de rezistență-greutate și de rigiditate-greutate: Intrările din aluminiu aerospațial sunt esențiale pentru realizarea aeronavelor ușoare și eficiență structurală ridicată, cu Li-Alloys (seria 8xxx) excelând în această privință .

Proiectarea toleranței la daune: Dincolo de rezistență, piesele aerospațiale prioritizează toleranța la daune și performanța oboselii, necesitând materiale să funcționeze în siguranță chiar și cu defectele existente . boabele fine și fluxul continuu de forjare sunt cruciale pentru acest .

Interval de temperatură de funcționare: Aliajele de aluminiu aerospațial nu sunt rezistente la temperatură, de obicei limitate la temperaturi de funcționare sub 120-150 gradul . pentru aplicații de temperatură mai ridicată, aliajele de titan sau materialele compuse trebuie considerate .

Complexitate de fabricație: Forgeurile aerospațiale au forme complexe, cerând cerințe extrem de ridicate pentru proiectarea și procesele de fabricație, implicând adesea multiple treceri de forjare și prelucrare de precizie .

Asigurarea calității și testarea aliajului din aliaj Aerospațial Ighiri sunt elemente de bază ale siguranței industriei aviației și trebuie să respecte cele mai stricte standarde industriale și specificații ale clienților .

Proceduri de testare standard:

Trasabilitate completă a ciclului de viață: Fiecare etapă de la achiziționarea materiei prime până la livrarea finală trebuie să aibă înregistrări detaliate și documentație urmărită, inclusiv numărul de căldură, data producției, parametrii procesului, rezultatele testelor, etc. .

Certificarea materiei prime:

Analiza compoziției chimice (spectrometru de emisie optică, ICP) pentru a asigura respectarea specificațiilor AMS, MIL, BAC și alte materiale aerospațiale .

Inspecție de defecte interne: testare cu ultrasunete 100% (UT) pentru a vă asigura că facturile sunt fără defecte și incluziuni .

Monitorizarea proceselor de forjare:

Monitorizarea în timp real și înregistrarea temperaturii cuptorului, temperatura de forjare, presiunea, cantitatea de deformare, rata de deformare, temperatura matriței și alți parametri .

Inspecție aleatorie în proces/off-line a formei și dimensiunilor de forjare pentru a asigura respectarea cerințelor de pre-forjare și forjare .

Monitorizarea procesului de tratare termică:

Controlul precis și înregistrarea uniformității temperaturii cuptorului (respectând cu AMS 2750E clasa 1), temperatura mediului de stingere și intensitatea agitației, timpul de transfer de stingere și alți parametri .

Înregistrarea continuă și analiza curbelor de temperatură/timp .

Analiza compoziției chimice:

Re-verificarea compoziției chimice a lotului de forțe finale .

Testarea proprietății mecanice:

Testare la tracțiune: Probele prelevate în direcțiile L, LT și ST, testate strict pentru UTS, YS, EL în conformitate cu standardele, asigurând îndeplinirea valorilor minime garantate .

Testarea durității: Măsurători cu mai multe puncte pentru a evalua uniformitatea și corelația cu proprietățile de tracțiune .

Testarea impactului: Charpy v-notch Impact test dacă este necesar .

Testarea durității fracturilor: Testarea K1C sau JIC pentru componente critice, un parametru cheie pentru proiectarea toleranței la daune aerospațiale .

Testarea fisurilor de coroziune a stresului (SCC):

Toate forjele aerospațiale din seria 7xxx și 8xxx (cu excepția T6) sunt obligatorii supuse testării de sensibilitate SCC (e . G ., test C-inel, ASTM G38/G39) pentru a se asigura că nu are loc SCC la niveluri de stres specificate .}

Testare nedistructivă (NDT):

Testare cu ultrasunete (UT): Inspecție de defecte interne 100% pentru toate forjele critice de încărcare (conform standardului AMS 2154, clasa AA sau clasa A) pentru a nu asigura porozitate, incluziuni, delaminări, fisuri, etc. .

Testarea penetrantului (PT): 100% inspecție de suprafață (conform standardului AMS 2644) pentru a detecta defectele de rupere a suprafeței .

Testare curentă eddy (ET): Detectează defectele de suprafață și aproape de suprafață, precum și uniformitatea materială .

Testare radiografică (RT): Inspecție cu raze X sau raze gamma pentru anumite zone specifice .

Analiza microstructurală:

Examinarea metalografică pentru a evalua dimensiunea cerealelor, continuitatea fluxului de cereale, gradul de recristalizare, precipitarea morfologiei și distribuției, în special caracteristicile precipitatelor de granițe, asigurând respectarea standardelor aerospațiale pentru microstructura .

Inspecția dimensiunii și a calității suprafeței:

Măsurarea precisă 3D dimensională folosind mașini de măsurare a coordonatelor (CMM) sau scanare laser, asigurând precizia dimensională și toleranțele geometrice ale formelor complexe .}

Rugozitate de suprafață, inspecție de defecte vizuale .

Standarde și certificări:

Producătorii trebuie să fie AS9100 (Aerospace Caly Management System) certificat .

Produsele trebuie să respecte standarde aerospațiale stricte, cum ar fi AMS (specificații de materiale aerospațiale), MIL (specificații militare), BAC (Boeing Aircraft Company), Airbus, SAE Aerospace Standarde, ASTM, etc. .

EN 10204 Tipul 3 . 1 sau 3.2 pot fi furnizate rapoarte de testare materiale, iar certificarea independentă terță parte poate fi aranjată la cererea clienților.

Forjerile aerospațiale din aliaj de aluminiu sunt componente indispensabile în structurile aeronavelor datorită combinației lor inegalabile de performanță, utilizate pe scară largă în piese cu cerințe finale pentru rezistență, greutate, fiabilitate și siguranță .

Zone de aplicare primară:

Structura fuselajului aeronavei: Bulkheads, conexiuni Stringer, tâmple de piele, rame pentru ușile cabinei, rame pentru ferestre și alte structuri primare de încărcare .

Structura aripilor: Coaste, fitinguri de spar, piese de clapeta, componente aileron, atașamente de pilon .

Sistem de viteze de aterizare: Principale șiruri de viteză de aterizare, legături, butucuri pentru roți, componente de frână și alte piese critice cu sarcină înaltă .

Componente ale motorului: Montare motoare, umerase, rădăcini de lamă a ventilatorului (anumite modele), discuri de compresor (proiecte timpurii) .

Componente elicopterului: Componente ale capului rotorului, carcasă de transmisie, tije de conectare .

Sisteme de arme: Structuri pentru corpuri de rachete, componente de lansator, paranteze de instrumente de precizie .

Sateliți și nave spațiale: Cadre structurale, conectori .

Avantaje de proiectare:

Raporturi finale de rezistență-greutate și de rigiditate-greutate: Contribuie direct la reducerea greutății aeronavei, la creșterea sarcinii utile și la eficiența combustibilului .

Fiabilitate ridicată și siguranță: Procesul de forjare elimină defectele de turnare, oferind o viață excelentă a oboselii, rezistența la fractură și rezistența la coroziune a stresului, îndeplinind toleranța strictă a daunelor și cerințele de navigabilitate ale industriei aerospațiale .

Integrarea formelor complexe: Forjarea matriței poate produce geometrii complexe în formă de net, integrând mai multe funcții, reducând numărul de piese și costurile de asamblare .

Performanță excelentă a oboselii: Crucial pentru componentele supuse încărcărilor repetate în aeronave .

Limitări de proiectare:

Cost ridicat: Costul materiilor prime, costul de dezvoltare a matriței și costurile de prelucrare a preciziei sunt relativ mari .

Timp de plumb din fabricație: Proiectarea matriței, fabricația și ciclurile de forjare și tratare termică cu mai multe treceri pentru forjele aerospațiale complexe pot fi îndelungate .

Limitări de mărime: Dimensiunile de forjare sunt limitate de tonajul echipamentelor de forjare .

Weldabilitate slabă: Metodele tradiționale de sudare cu fuziune nu sunt utilizate în general pentru structurile de încărcare aerospațială primară .

Performanță la temperatură ridicată: Aliajele de aluminiu, în general, nu rezistă la temperaturi ridicate, cu temperaturi de funcționare limitate sub 120-150 gradul .

Considerații economice și de sustenabilitate:

Valoarea totală a ciclului de viață: Deși costul inițial este ridicat, Forgings Aerospace Died oferă beneficii economice semnificative pe întregul lor ciclu de viață prin îmbunătățirea performanței aeronavelor, a siguranței, a duratei de viață extinse și a costurilor reduse de întreținere .

Eficiența utilizării materialelor: Tehnologia avansată de formare aproape net și prelucrarea de precizie Minimizează deșeurile de materiale .

Prietenie de mediu: Aliajele de aluminiu sunt extrem de reciclabile, aliniază cerințelor industriei aerospațiale pentru sustenabilitate .

Siguranță îmbunătățită: Performanța superioară a forjurilor îmbunătățește în mod direct siguranța zborului, reprezentând cea mai mare valoare a acestora .
