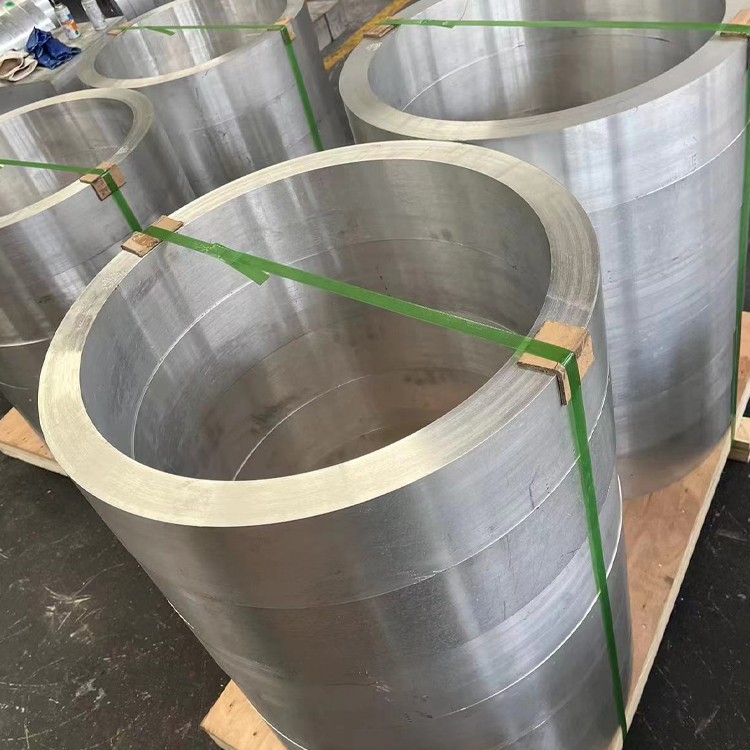

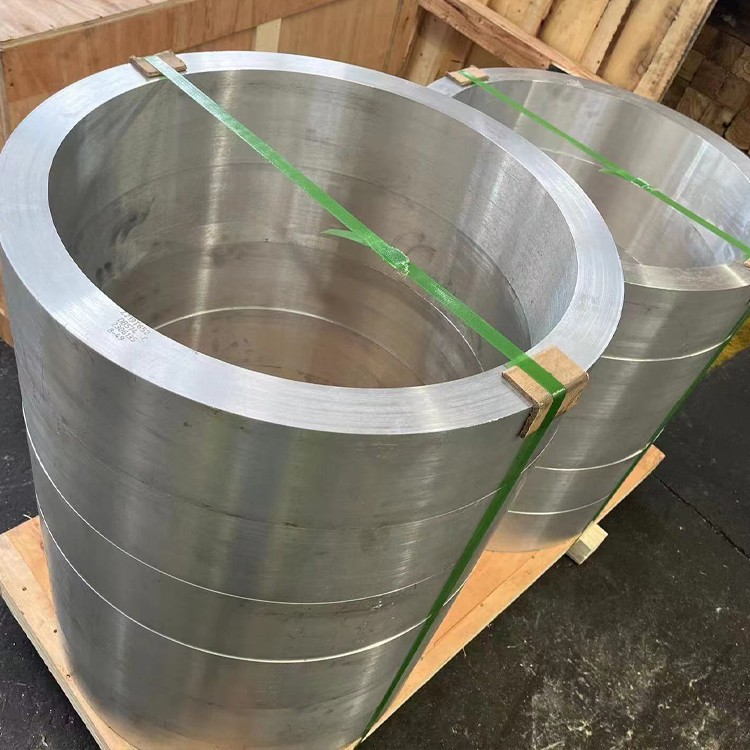

2A12 Tub forjat din aluminiu pentru aerospațial

2A12 conducta forjată din aluminiu este fabricată din aliaj de aluminiu 2A12, care se caracterizează prin rezistența și duritatea sa ridicată . Acest aliaj poate suferi un tratament termic pentru a -și îmbunătăți în continuare proprietățile mecanice . datorită proprietăților sale mecanice excelente și a performanței de sudare, 2A12}}}} este folosită pe scară largă în diverse performanțe de sudare, 2A12.}}}}} este folosită pe scară largă în diverse performanțe de sudare, 2A12}}}}}}} este folosită în funcție de diferite aplicații industriale de sudare {2A12}}}}}} este folosită în diverse aplicații de sudare,.}}} este folosită în funcție de diferite aplicații de sudare {2a12}} #

Trimite anchetă

1. Procesul de compoziție și forjare aerospațială

2A12 (AA2124) Tuburile forjate de calitate aerospațială se conformează cu specificațiile AMS 4157, ASTM B247 și MIL-T -9046, formulate pentru un raport optim de rezistență-greutate în componente critice pentru zbor:

Chimie din aliaj:

Cupru (Cu): 3.8-4.9% (întărirea primară)

Magneziu (mg): 1.2-1.8% (întărirea precipitațiilor)

Mangan (mn): 0.30-0.9% (rafinament de cereale)

Material de bază:

Aluminiu (AL): mai mare sau egal cu 92,5% (sold)

Impurități controlate:

Fier (Fe): mai mic sau egal cu 0,30% max

Silicon (SI): mai mic sau egal cu 0,50% max

Zinc (Zn): mai puțin sau egal cu 0,25% max

Titan (TI): mai mic sau egal cu 0,15% max

Protocolul de forjare de precizie:

Pre-încălzire: 390-430 grad sub SHIELD CONGON

Forjare izotermă: 350-400 grad ± 10 grade

Raport de reducere: 5: 1 minim

Controlul vitezei de tulpini: 0.1-3 sec⁻¹

Alinierea fluxului de cereale: longitudinală ± 5 grade abatere

Apăsați cerințele: 12, 000-40, 000 ton hidraulic

Condiționarea termică post-forjare: egalizarea stresului la 250 grade /2 ore

Certificat la NADCAP AC7102 pentru Forgings Aerospace cu trasabilitatea digitală completă conform standardelor AS9100 .

2. Performanță mecanică în serviciul aerospațial

Proprietate	Temperamentul forjat T6	Linia de bază extrudată	Standard aerospațial
Forța de tracțiune finală	440-470 MPA	400-430 MPA	ASTM E8
Rezistența la randament (RP0.2)	290-330 MPA	260-290 MPA	ASTM E8
Alungire (%)	10-15%	7-12%	ASTM E8
Fractura duritate kic	38 MPA√m	32 MPA√m	ASTM E399
Forța oboselii (10⁷)	145 MPa	120 MPa	ASTM E466
Puterea compresiei	420 MPA	380 MPa	ASTM E9
Ruptura stresului (100 ore/100 grade)	180 MPA	150 MPa	ASTM E139
Puterea purtării	620 MPA	570 MPa	ASTM E238

Raport de anisotropie superioară (l/t =0.85) oferă 18-22% rezistență transversală mai mare față de extruziile convenționale în aplicațiile de aripi .

3. tratarea termică și controlul microstructural

Tratament aerospațial T6:

Tratament cu soluție: 495 grade ± 5 grade pentru 1-2 ore

Controlul atmosferei:<20ppm oxygen

Stingere: soluție de polivinil pirolidonă (40% Conc)

Quench rate: >170 grade /sec la Core

Stabilizare: -55 grad de reținere criogenică/3hr

Îmbătrânire: 190 grad /12hr + 160 grad /10hr duplex îmbătrânit

Caracteristici microstructurale:

Dimensiunea cerealelor: ASTM 8-9 (10-20 μm)

Structura precipitată: faza S '(Al₂cumg) dominantă

Intensitatea texturii: 3.0-4.5 multipli aleatori

Densitate de dislocare: 8 × 10¹⁰/cm²

Distribuție de fază:

Al₂cu Particule: 0.3-0.8 μm

Al₂CUMG Particule: 20-50 nm

Recristalizare:<5%

4. precizie dimensională de calitate aerospațială

Parametru	Gama standard	Toleranță critică de zbor	Configurații speciale
Diametrul exterior	20-450 mm	± 0,02% OD	Secțiuni eliptice
Grosimea peretelui	1.5-25 mm	± 3% în greutate	Pereți de grosime variabilă
Lungime	1-10 m	+0/-0.8 mm	Până la 15 m secțiuni
Ovalitate	Mai puțin sau egal cu 0,4%	Mai puțin sau egal cu 0,15% pentru actuatoare	-
Dreptate	0,5 mm/m	0,1 mm/m (linii hidraulice)	-
Runout de perete	Mai puțin sau egal cu 0,3% TIR	Mai puțin sau egal cu 0,1% TIR (sisteme de combustibil)	-

Metode de fabricație aerospațială:

Forjarea de rotire pentru secțiuni cu pereți subțiri

Formarea fluxului de mandrel

Forjarea de presă izotermă

Integrare flanșă la rulare a inelului

Formare superplastică pentru forme complexe

5. Durabilitatea mediului în condiții de zbor

Mediu	Rating de performanță	Valorile de degradare	Sisteme de atenuare
Ciclismul altitudinii	Excelent	<0.001% dimensional change	Pasivarea pe AMS 2470
Fluid hidraulic	Clasa A.	Eroziune de 0,05 mm/an	Oxidarea electrolitică plasmatică
Imersiunea cu combustibil cu jet	Bun	Creșterea în greutate<0.5 mg/cm²/yr	Placare cu nichel electrolesă
Ciclism termic	Excelent	ΔCTE asortat cu compozite	Bariere termice gradate
Condiții de gheață	Bun	Debit de oboseală<8%	Acoperiri anti-IC

Îmbunătățirea suprafeței:

Anodizarea acidului cromic: 8-15 μm grosime

Tratament Tiodize®: lubrifiant cu film solid

HVOF WC -10 CO: 1200 HV50 Protecție

Etanșare ermetică: straturi sio₂ depuse de vapori

6. prelucrare pentru componente aerospațiale

Operație	Specificații de scule	Parametri	Aplicații aeronave
Precizie plictisitoare	Carbură acoperită cu diamante	180-250 m/min, 0,05mm/rev	Cilindri de viteză de aterizare
5- frezarea axei	Instrumente nano-compozit sialn	500-700 m/min	Fitinguri cu coaste aripi
Foraj cu arme	Carbură de răcire alimentată	30-50 m/min	Șine de injecție de combustibil
Fir care măcin	Roți CBN	10-15 m/min	Fire de montare a motorului
Skiving	Instrumente de formă PCD	80-120 m/min	Porturi de galerie hidraulică

Avantaje de prelucrare:

Finisaj de suprafață: ra 0.1-0.4 μm realizabil

Îmbunătățirea crio-preferinței:

Durata de viață a instrumentului: +250%

Stresuri reziduale: profil compresiv

Capacitate EDM: stabilă cu electrozi de cupru-tungsten

Stabilitate dimensională: ± 0,005mm/m după prelucrare

7. Tehnologia de alăturare aerospațială

Parametri de sudare a agitării de frecare:

Proiectarea instrumentului: umărul defilat WC-CO

Rotație: 600-900 rpm

Traverse: 80-200 mm/min

Down force: 12-20 kn

Calitate a sudurii:

Eficiență UTS: 95% metal părinți

Performanță de oboseală: 90% material de bază

Metode alternative de alăturare:

Sudarea cu fascicul laser:

Power: 4-6 kw

Viteză: 2-5 m/min

Shielding: perdea de gaz din heliu

Legătură adezivă:

Filme de polimidă epoxidică: 25 MPa de forfecare la 150 de grade

Prepararea suprafeței: tratament cu sol-gel

Fixare mecanică:

Gulere Hi-Lite®: 160- KSI Forța de forfecare

Sisteme de blocare: vibrații rezistente la 2000Hz

8. Proprietăți fizice pentru sistemele de zbor

Proprietate	Valoare	Semnificația aerospațială
Densitate	2,78 g/cm³	30% mai ușor decât titanul
Cte (20-150 grad)	22,7 μm/m · grad	Potrivit cu compozitele de carbon
Conductivitate termică	138 W/m·K	Eficiența de răcire avionică
Rezistivitate electrică	44 nΩ·m	Eficiența de protecție a EMI
Modul elastic	73 GPA	Optimizarea flexiei aripii
Capacitate de amortizare	0.003	Atenuarea vibrațiilor
Sensibilitate magnetică	0.72×10⁻⁶	Non-interferență cu senzori
Duritate criogenică (-196 grad)	42 MPA√m	Compatibilitatea sistemului LH2/LOX

9. verificarea calității și certificarea aerospațială

Evaluare nedistructivă:

Phasated Array UT: sonde de 15 MHz (detectează defecte de 0,3 mm)

Tomografie cu raze X: rezoluție voxel de 5μm

Matricea cu curent de eddy: detectarea fisurilor de 0,2 mm

Inspecție termografică: rezoluție de 2 μm subterană

Cartografierea stresului rezidual: XRD cu dimensiunea spotului de 10μm

Testarea certificării:

Testarea oboselii: 10⁹ Capacitatea ciclului

Testarea fluajului: 10, 000 hr/150 grade

SCC Threshold: >120 MPa pe ASTM G47

Rezistența la inflamabilitate: FAR 25.853 Conform

Outgassing:<1.0% TML, <0.1% CVCM per ESA ECSS

Aprobările industriei:

AS9100 Managementul calității aerospațiale

NADCAP AC7117 NDE Proces special

Certificarea de forțe MIL-F -83142

Aprobarea producției EASA 21G

Respectarea înregistrării ITAR

10. Aplicații aerospațiale

Utilizări aerospațiale primare:

Legături de cuplu cu angrenaj de aterizare

Arbori de rotor al elicopterului

Cilindri de actuatori hidraulici

Canistre de lansare a rachetelor

SPACECRAFT TRUSS STRUCTURĂ

Carcase de compresor cu motor cu jet

Piese de clapetă aripi

Legături de control al zborului

Ambalaje și manipulare:

Înfășurarea foliei VCI cu azot

Containere controlate de desicant

Manipulare de slinguri din nailon care nu marchează

Protocoale de asamblare a camerei curate

AS6081 Protecția contrafăcută
